3.3.2 HXGS

Einleitung

Die Hicom Xpress @LAN Baugruppe HXGS ist die Verbindung zwischen der Hicom 150 E OfficeCom/OfficePoint und der LAN-Umgebung. Die Baugruppe kann maximal 16 B-Kanäle zur Verfügung stellen.

Es stehen zwei BG-Varianten zur Verfügung:
Hicom Xpress @LAN HXGS Voice and Data (S30810-Q2931-X)
Hicom Xpress @LAN HXGS Data only (S30810-Q2931-X100)

Steckplatz für die Baugruppe

Tabelle 3-20 HXGS Einsatzmöglichkeit/Steckplatz

System
Einsatz möglich
Boards
Steckplatz
OfficePoint
Hicom 150 E Office ab V 2.2
P30370-P722-A680-G1
alle Slots
OfficeCom
Alte HW
CBFC
Hicom 150 E Office ab V 2.2
P30370-P723-A680-G1
2 *
nur Slot 4 und 5
OfficeCom
Neue HW
CBPC
Hicom 150 E Office ab V 2.2
P30370-P721-A680-G1
2 *
alle Slots
* = Ein Parallelbetrieb zweier Baugruppen ist möglich
OfficeCom, Alte HW, CBFC: S30810-Q2950-X000-X
OfficeCom, Neue HW, CBPC: S30810-Q2932-A201-X

Tabelle 3-21 HXGS Hardwarevarianten

Anlagentyp
Services
DSPs
BG-Bezeichnung
OfficeCom/Point
Data only
HXGS
OfficeCom/Point
Voice/Data
HXGS

Je DSP (Digital Signal Processor) sind zwei gleichzeitige Voice over LAN Verbindungen möglich.

Schnittstellen/Stecker

An dem Stecker X3 erfolgt der jeweilige LAN-Anschluss. Die Steckerbelegung ist der Tabelle 3-22 zu entnehmen.

Die Baugruppe verfügt über einen 50-poligen Steckverbinder (Edge-Connector) zum System, zwei Western Buchsen (8-polig, 10-polig geschirmt) zum LAN und eine geschirmte MiniDin-Buchse (6-polig) für die V.24:

X1: 50-polig zum System
X2: 6-polige geschirmte MiniDin Buchse für V.24, siehe Abschnitt 3.4.14

Zum Anschluss an ein LAN wird folgende Anschlussmöglichkeit vorgeleistet:

X3: 8-polige Western Buchse für LAN 10/100 BaseT, RJ45-Buchse (Twisted Pair)

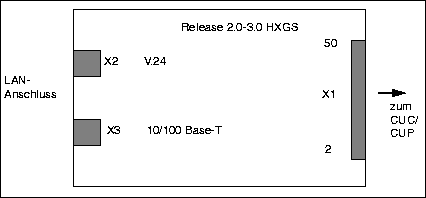

Bild 3-22 HXGS Schnittstellen (S30810-Q2931-X/X100)

Als Übertragungsmedium für 10/100 BaseT wird ein Twisted Pair Kabel verwendet.

Die physikalische Anbindung der Hicom Xpress @LAN Typ HXGS (OfficeCom und OfficePoint) an das Kabel erfolgt über die auf HVT-Seite der Leiterplatte platzierte 8-polige Western Buchse X3, siehe Bild 3-22.

Tabelle 3-22 Kontaktbelegung der 10/100 BaseT Schnittstelle

X3
8-polige Western-Buchse
Funktion
Transmit: + Ader
Transmit: - Ader
Receive: + Ader
Receive: - Ader
4+5+7+8
nicht verwendet

Hinweis

Direktverbindung Ethernet Twisted Pair zur Hicom Xpress @LAN

Das RJ45 Kabel muss wie folgt gekreuzt werden:

1 <> 3
2 <> 6
3 <> 1
6 <> 2
